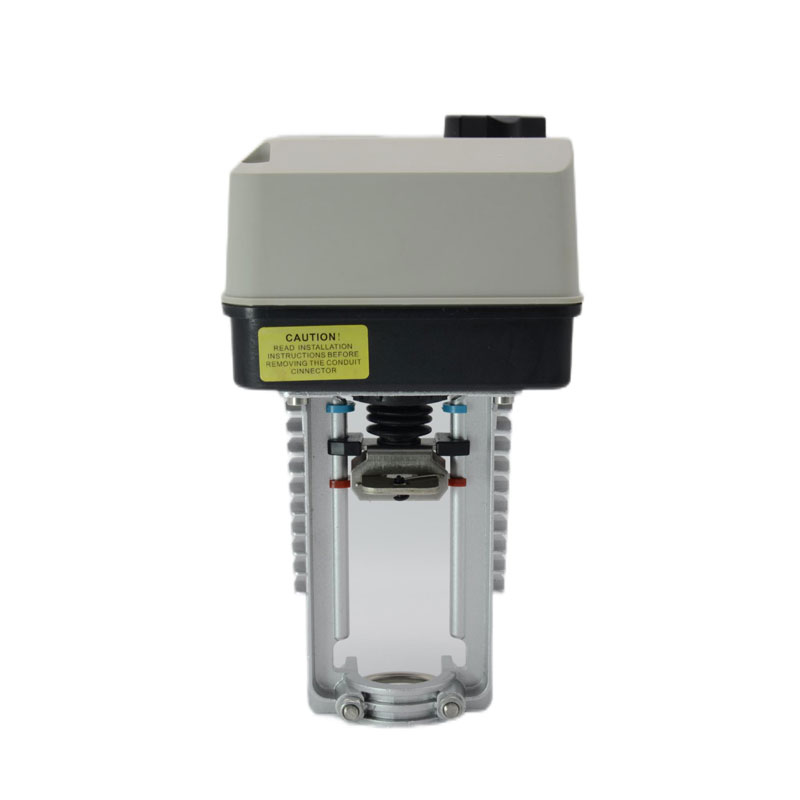

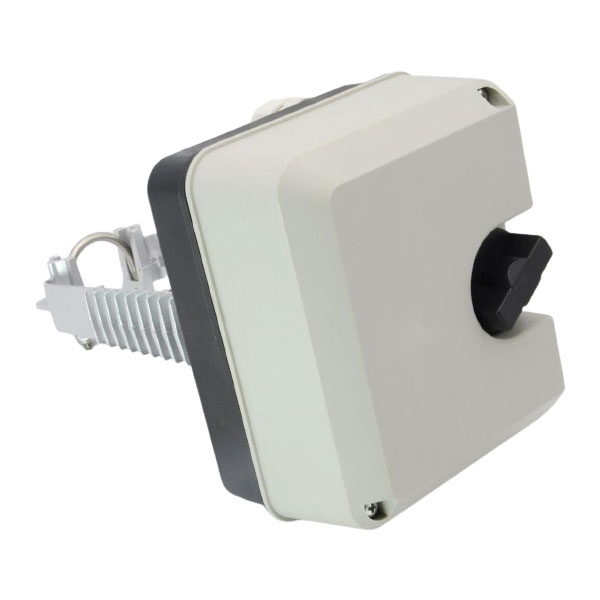

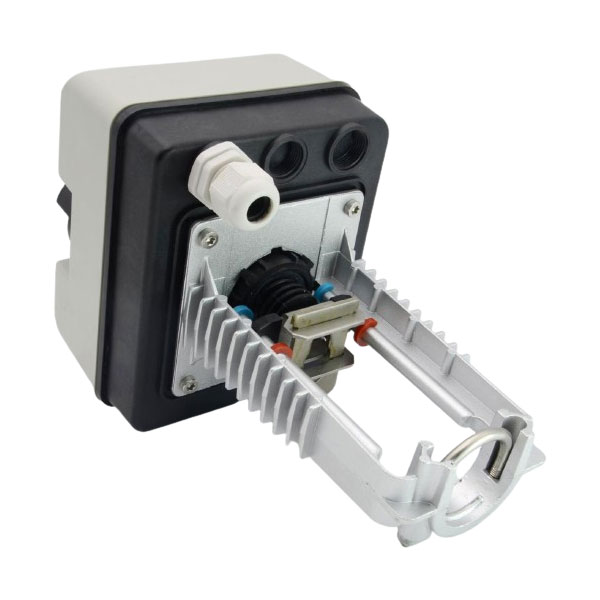

A8088 시리즈 전동 액추에이터

제품 특징

◆ 커넥팅 로드가 필요 없고 간단하고 빠른 설치

◆ 낮은 에너지 소비, 유지보수가 필요 없음

◆ 페일 세이프 위치 옵션(제어 신호가 없는 경우)

◆ DC0(2) ~ 10V 입력신호(아날로그)

◆ DC2 ~ 10V 피드백 신호(아날로그)

◆ 종료점 제한 및 수동 스위치

◆ 부식 방지 설계

◆ 정확한 밸브 위치 지정

◆ 스트로크 적응 기능(아날로그)

기술적인 매개변수

배선도

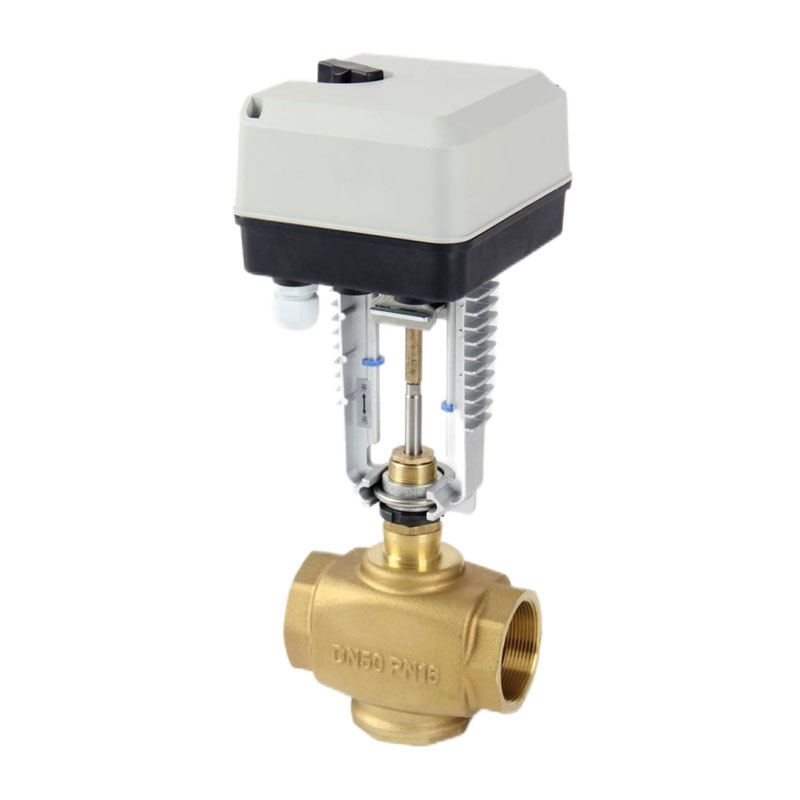

제품 설치

1.드라이버를 밸브 몸체의 상부 목 부분에 넣고, 4mm Allen 렌치를 사용하여 고정 나사를 조이세요.
(참고: 오른쪽 나사를 먼저 고정하세요)

2. 고정 클램프를 스프링 쪽에서 밀어서 눌린 상태를 유지합니다. 스템 캡을 들어 올리고 스템 캡 헤드를 고정 위치에 설치합니다. 클램프 홈

3. 스템 캡의 고정 클램프를 푼 다음 스템 캡을 조입니다. 고정 클램프가 스템 캡을 고정하는지 확인하십시오.

4. 수동 조작 회전 버튼을 풀고 느슨하게 합니다. 드라이브 하우징의 나사를 풀고 코브를 엽니다.

제품 작동

드라이브는 밸브 스템이 위 또는 아래로 향하는 가역 동기식 모터에 의해 구동됩니다. 밸브가 작동할 수 있는 경우 완전히 열리거나 닫히면 드라이버에 반력이 발생하고 드라이버 내부의 마이크로 스위치가 전원이 차단되고 운전자는 작동을 멈춥니다. 신호가 없을 때 어느 지점에서나 꾸준히 정지하십시오. 드라이브의 증분 컨트롤러가 보낸 신호는 모터를 시계 방향으로 회전시키거나 시계 반대 방향으로

모델 크기

지침

◆드라이버를 수리할 때에는 기계 부품이나 파손을 방지하기 위해 반드시 전원을 꺼두시기 바랍니다. 사상자가 발생할 수 있는 전기 누출을 피하십시오.

◆ 전원이 연결된 상태에서 전선을 연결하거나 분리하지 마세요.

◆ 누수 및 내부 부품과 모터의 손상을 방지하기 위해 드라이버를 보호해야 합니다.

◆ 드라이버를 보온재로 덮지 마십시오.
