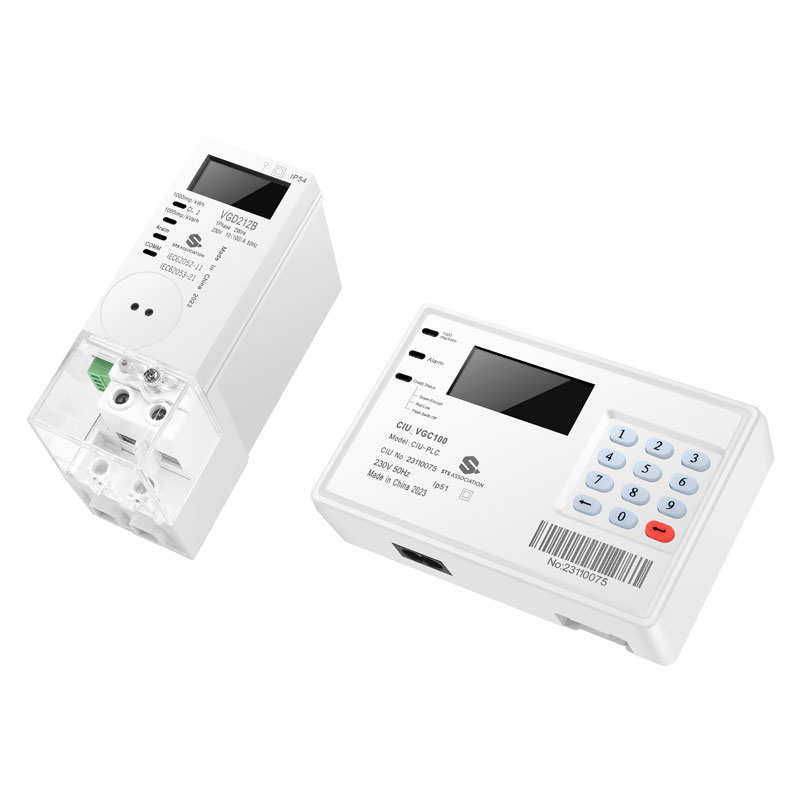

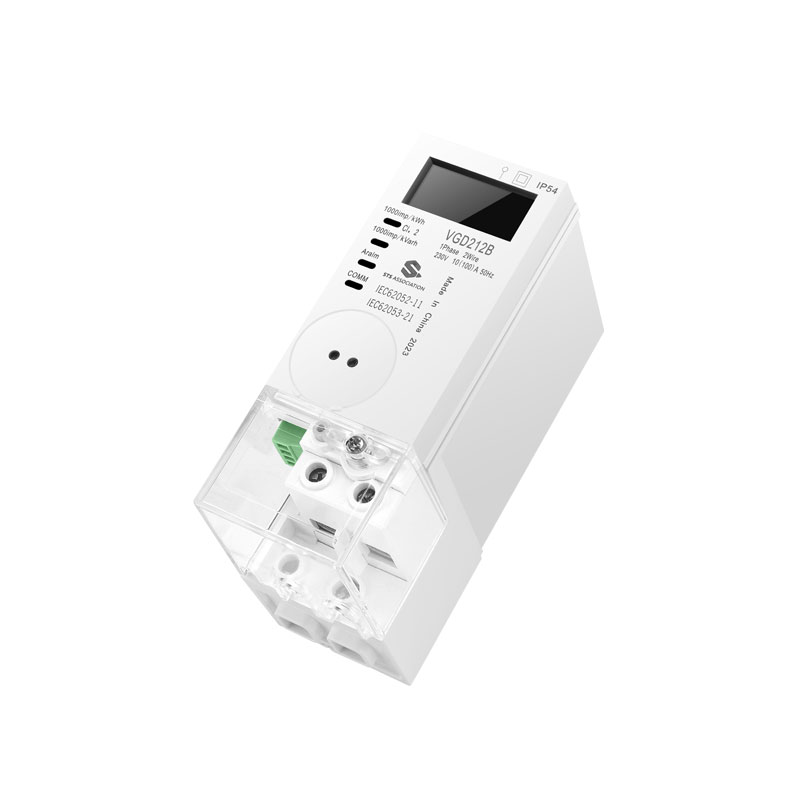

단상 DIN 레일 준비 미터

Xinkong 단상 딘레일 준비 미터. 주거용 소비자를 위해 설계된 이 미터는 스마트 그리드 이니셔티브를 위한 강력한 기반을 제공합니다.

제품 설명

애플리케이션

1. 단상 네트워크, 2선식에 사용되는 다기능 스마트 전기 계량기.

2. 세 가지 네트워크의 능동 및 수동 에너지와 매개변수를 직접 측정할 수 있습니다.

3. 모든 관세 그룹의 수신자를 위해 설계되었습니다.

4. 모든 스마트 시스템을 염두에 두고 작동하도록 설계되었습니다.

기능성 특징

1.측정

1P2W 연결, 직접 연결

2.순시값

전압, 전류, 전력, 역률, 주파수...

3.사용시간

최대 4개 요금, 일일, 주간, 월간, 연간 및 특별 요금(최대 100개)

4.분할된 LCD 디스플레이(옵션)

ㅏ. 디스플레이 영역 크기: 36mm x 15.6mm

비. 디스플레이 자리 크기: 4.45mm x 8.8mm

씨. 대형 8세그먼트 디스플레이

디. 구성 가능한 자동 및 수동 디스플레이 목록

이자형. 주 전원 없이도 읽을 수 있는 디스플레이

에프. 저조도 환경에서 가독성을 높이는 백라이트(옵션)

5.프로필 로드

ㅏ. 90일 이상 보관(3개 채널, 15분 간격)

비. 저장:시간/상태/에너지/수요/순간, 간격 기간에 대한 평균/최소/최대 값...

씨. 프로그래밍 가능한 간격

6.커뮤니케이션

ㅏ. 광 포트(옵션)

비. RS-485 멀티드롭(옵션)

씨. 내장된 PLC 모듈 또는 상호 교환 가능한 통신 모듈 중 하나를 사용하여 원격 시스템과 통신

디. 표준: IEC 62056-21, DLMS/COSEM, STS

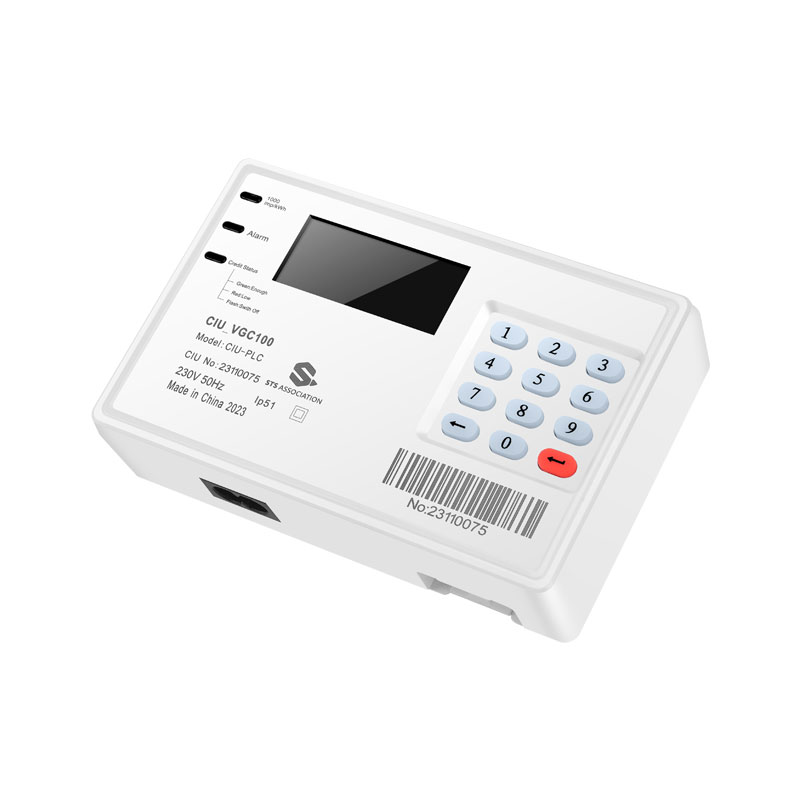

이자형. 로컬 키패드(옵션)

7. 이벤트 및 변조 감지 및 알람

ㅏ. 타임스탬프 및 상태 단어가 포함된 모든 이벤트 로깅

비. 덮개 열림, 단자 덮개 열림, 강한 자기장에 대한 고급 변조 감지

씨. 바이패스, 역전류, 과전압, 저전압...

8. 보안

a.인증 및 암호화를 포함한 DLMS/COSEM 프로토콜을 통한 안전한 통신

b.최대 4개의 독립적인 보안 수준

c.모든 포트에 대한 데이터 액세스 관리

기술적인 매개변수

공칭 전압	1.1P2W 120V/240V 2. 작동 전압 범위 80%...120%Un
공칭(최대)전류	5(40)A,5(60)A,5(80)A,5(100)A
공칭 주파수	50Hz또는 60Hz,±5%
현재 시작	활성의 경우 0.4%Ib 반응성을 위한 0.5%Ib(선택 사항)
정확성	IEC 클래스 1/2
미터 상수	1000 imp/kWh 1000 imp/kvarh(선택 사항)
통신 포트	광포트(옵션) RS-485 멀티드롭(옵션)
RWP 및 시간 백업	RWP 및 시간 백업
기능버튼	없음
전자 출력	RS485 나사
환경	작동 범위: -25°C ~ +60°C 한계 범위:-40°C ~ +75°C 보관 범위:-40°C ~ +80°C 상대 습도:30일 동안 최대 95% 비응축 진입 보호:IP54(문 내)
전력 소비	전압 회로(활성)≤2W 전압 회로(명백한)< 10VA 전류 회로 ≤ 4VA
절연강도 EMC	교류전압 시험 4.4kV 임펄스 전압 테스트 8KV 정전기 방전(접촉 방전) 8KV 정전기 방전(공기 방전) 15KV 서지 내성 테스트 6KV 빠른 과도 버스트 테스트 4.4KV 전자기 RF 필드(80MHz ~ 2000MHz) 10V/m(전류 포함), 30V/m(현재 없음)
절연 보호	클래스 II
씰링	나사 초음파 용접
무게	약 0.75kg
크기(H x W x D)	짧은 단자 커버, 144mmx54mm x 95mm
