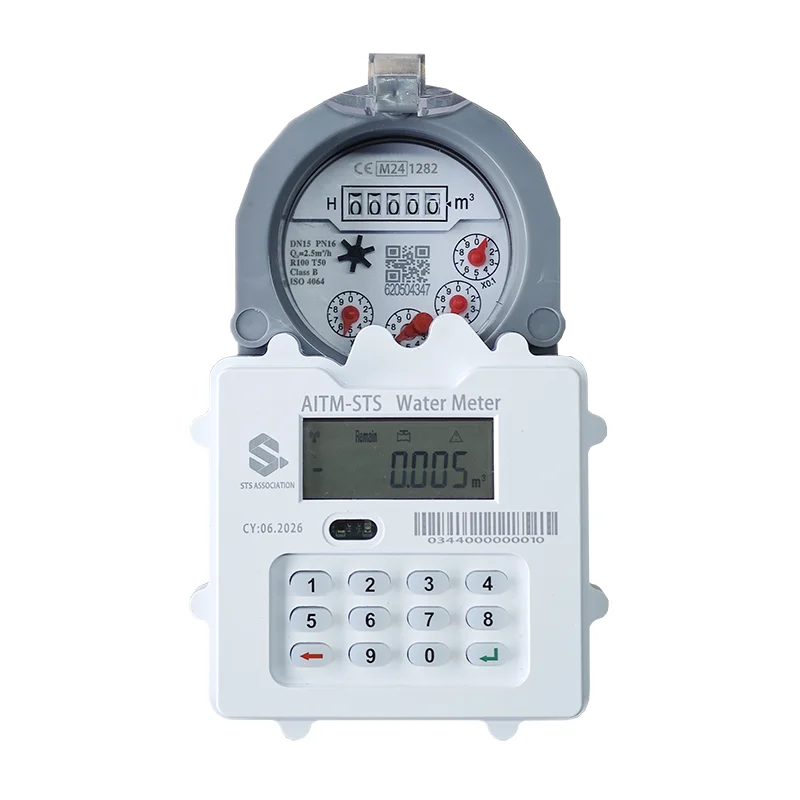

STS 토큰 선불 키패드 수량계

Xinkong 공장의 STS 토큰 선불 키패드 수량계는 IEC 62055-41 및 IEC 62055-51 국제 표준을 엄격하게 준수하도록 설계되었습니다. 키 만료 감지, 키 유형 확인, 재생 방지, 재충전 오버플로 방지, 무단 작업 방지 등의 보안 기능을 보유하고 있습니다. DITK/DUTK/DDTK와 같은 다단계 키 관리 시스템을 지원하여 선불 수량계 시스템의 보안 애플리케이션 및 키 제어 요구 사항을 충족합니다.

STS 수도 계량기 모듈은 암호화된 토큰(20자리 충전 코드)을 충전 매체로 사용하여 IC 카드가 필요 없으며 "선불 후 사용"을 가능하게 합니다. 이는 전통적인 물 사용 방식의 변화이자 수도 요금 연체 문제에 대한 솔루션입니다. 핵심 기능에는 수도 계량, 선불 충전, 잔액 경보, 항자기 간섭 및 데이터 저장이 포함됩니다. 정확한 계량, 초저전력 소모, 손쉬운 작동 기능을 제공하여 사용 및 관리 측면에서 다양한 고객의 요구 사항을 충족합니다.

기술적인 매개변수

작동 전압: DC 3.6V(일회용 리튬 이온 배터리)

정적 전류: ≤30uA

현재 수신: <=12mA

현재를 전송하십시오: <=120mA

전송 전력: 12dBm

작동 주파수: 433MHz

통신거리 : 개방된 공간에서 1km

센서 유형: 리드 스위치, 자기 저항 센서 등

구동 전류: 200mA

작동 온도: -20℃~55℃

인터페이스 정의

기능특징

1 정확한 측정

맥박 신호 감지 포트가 장착된 이 STS 토큰 선불 키패드 수량계는 현재 유량을 계산하고 누적 유량, 일일 유량, 지난달 유량 등 다양한 사용자 관련 데이터를 기록하고 저장합니다.

펄스 신호 감지 중에 지터 방지 기술을 사용하여 외부 간섭으로 인한 잘못된 측정을 효과적으로 방지하여 측정 정확도를 향상시킵니다. 수량계 모듈은 또한 펄스 신호 이상 감지, 펄스 신호 결함 및 강한 자기 간섭 감지, 이러한 비정상적인 상태를 기록 및 저장하는 기능도 갖추고 있습니다.

리드 스위치, 자기 저항/홀 효과 센서, 비자성 센서를 포함한 다양한 센서 및 샘플링 신호를 지원합니다.

2 전압 감지

정기적으로 배터리 전압을 확인하고 저전압 상태를 기록해 배터리가 부족할 때 경보를 울리며, 정전 모니터링 기능도 탑재해 계측 데이터를 적시에 저장해 우발적인 손실을 방지한다.

3  실시간 타이머

실시간 클록 기능을 통합하여 높은 타이밍 정확도를 보장합니다.

4 데이터 복원

과거 기록에는 18개월 간의 월말 데이터와 지난 달의 일일 고정 소수점 데이터가 저장됩니다.

5 밸브 제어

밸브 작동, 타임아웃 감지, 이상 처리 기능을 갖추고 있습니다.

설정된 밸브 전환 주기에 따라 밸브 전환 작업을 자동으로 실행하여 장기간 사용하지 않음으로 인해 밸브가 멈추는 것을 방지하고 수도 계량기 유지 관리 비용을 절감하며 서비스 수명을 연장할 수 있습니다.

6 항자기 간섭

자기 간섭이 발생하면 모듈은 자동으로 비정상적인 상태를 식별하고 기록하며 동시에 밸브를 연결하여 닫거나 비활성 상태를 유지할 수 있습니다.

7 선불

계량기는 누적 충전수량과 누적 유량을 바탕으로 실시간으로 잔수량을 계산합니다. 남은 물의 양이 0보다 작으면 밸브가 자동으로 닫힙니다. 재충전에 성공하면 밸브가 자동으로 열립니다. 밸브가 연체폐쇄 상태일 때 미터기의 버튼을 누르면 당좌인월 기능이 활성화됩니다.

8 LoRa 통신

CIU 또는 데이터 수집기와 무선으로 통신을 설정할 수 있습니다. CIU를 사용하면 사용자는 계측기와 긴밀한 접촉 없이 원격으로 작동하고 데이터와 상호 작용할 수 있습니다. 데이터 수집기는 장치 상태 및 유량과 같은 데이터를 수집한 다음 시스템 플랫폼에 업로드하여 수도 계량기 장치에서 원격 중앙 집중식 데이터 수집을 가능하게 합니다.

9 재충전 기능

20자리 STS 암호화 충전 토큰을 입력하면 계량 장치용 물을 충전할 수 있습니다. 카드 없는 충전이 지원되므로 카드 마모 및 분실 위험이 없습니다.

10 쿼리 기능

조회코드 4자리를 입력하면 잔수량, 누적 사용량, 현재 충전량, 계량기 밸브 상태 등의 매개변수를 명확하고 직관적으로 확인할 수 있습니다.

11 당좌인월 기능

계량 장치에 남은 물이 부족하고 밸브가 닫히면 사용자는 특정 단축 코드를 입력하여 초과 인출 모드를 활성화하여 일시적으로 물을 계속 사용할 수 있습니다. 당좌 대월 금액이 설정 값에 도달하면 밸브가 다시 닫히고 당좌 대월은 두 번째로 허용되지 않습니다.

12 오타 업데이트

STS 토큰 선불 키패드 수량계를 교체하거나 분해할 필요가 없습니다. 모든 모듈 프로그램은 OTA 업그레이드를 지원하여 지속적으로 새로운 수량계 요구 사항을 충족하고 사용자의 우려를 해소합니다.
