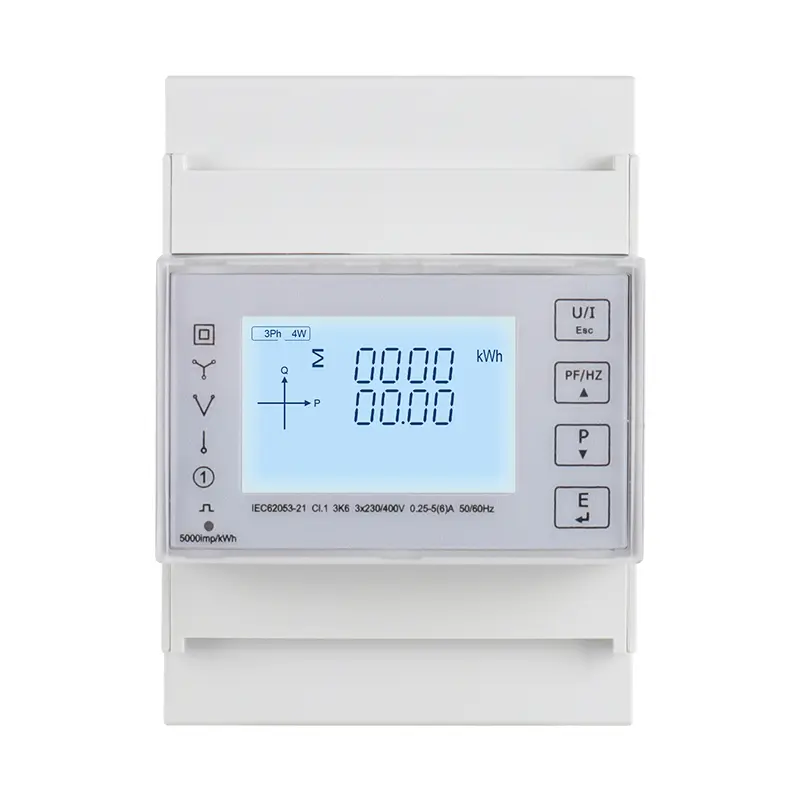

3 단계 4 와이어 DIN 레일 다기능 에너지 스마트 미터

Xinkong Electrical은 전문 3 상 4 와이어 DIN 레일 다기능 에너지 스마트 미터 제조업체 및 중국의 공급 업체입니다. 우리는 수년간 계량을 전문으로 해왔습니다. 우리의 제품은 우수한 가격 이점을 가지고 있으며 대부분의 동남아시아 및 중동 시장 시장을 다룹니다. 우리는 중국에서 장기 파트너가되기를 기대합니다.

문의 보내기

제품 설명

3 단계 4 와이어 DIN 레일 레일 다기능 에너지 스마트 미터는 DIN 레일 설치 Mutil-Function Energy Meter입니다. 지원 측정 전압, 전류, 4 개의 사분면 전력과 같은 다양한 전력 매개 변수 분석 매개 변수, 역률 등; 그 동안에 그들은 또한 제공 할 수 있습니다 두 방식으로 활성 에너지, 반응성 에너지, 월간 및 일일 전기 소비 통계와 같은 여러 전기 에너지 매개 변수의 측정은 1P2W 및 3P4W 그리드 환경에서 전력 매개 변수 측정 분석을 지원할 수 있으며, 전력 모니터링에 적합한 전력 모니터링에 적합합니다. 새로운 에너지 전력 분석, 다양한 환경 및 기타 환경, 그리고 다른 환경, 그리고 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 그리고, 다른 환경, 긴 수명 특성. RS485 통신 인터페이스가있는이 일련의 제품, Baud Rate Maximum Modbus RTU 통신 프로토콜을 지원하는 38400bps를 지원합니다. 원격 데이터 읽기의 기능을 쉽게 깨닫고 대형 스크린 LCD 및 터치에 민감한 키의 설계를 채택 할 수 있습니다. 로컬 뷰를 쉽게 수행하고 Varity 매개 변수의 작동을 설정할 수 있습니다. 이 제품은 암호 보호 기능이있어 제품의 데이터 보안을 보장합니다.

3 단계 4 와이어 DIN 레일 레일 다기능 에너지 스마트 미터는 태양 광 인버터의 전기 에너지 모니터링, 새로운 에너지 전기 소비의 통계 분석, 전력 시스템 유틸리티 및 지능형 건물의 전력 모니터링 요구를 위해 설계되었습니다. 완전한 통신 기능은 다양한 제어 시스템, SCADA 시스템 및 에너지 관리 시스템.

형질

최대 현재 100 방향 액세스

DIN 레일 장착, 표준 4 모듈러스 폭.

다기능 매개 변수 측정, 전압, 전류, 유효 전력, 반응 전력, 명백한 전력, 전력 제공 요인, 위상 각 등

양방향 전력, 수요 및 기타 통계 데이터와 같은 다양한 통계 데이터 및 로컬 스토리지 기능을 제공하십시오. 지난 12 개월 동안 월간 전기 소비 통계 제공 지난 31 일 동안 일일 전기 소비 통계

RS485 통신 기능, 최대 38400bps의 보드 속도, MODBUS RTU 프로토콜을 지원합니다.

하나의 OptoCoupler 펄스 출력 인터페이스를 지원하고 출력 매개 변수를 설정할 수 있습니다.

LCD 새로 고침 시간은 1 초입니다. 수동 또는 자동 지원 스크롤 디스플레이 (구성 가능)

매개 변수

1. 장치는 측정 및 표시 할 수 있습니다
순간 RMS 값
현재의	단계별, 중립
전압	L-L, L-N
빈도	45 ~ 65Hz
활력	총 및 단계 당
전력 계수	총 및 단계 당
에너지 값 (포함 : 가져 오기, 수출, 수입 + 수출)

활성 에너지	0 ~ 999999.999 kWh
다수 활성 에너지 (T1 -T4)	0 ~ 999999.999 kWh
2. 장치는 측정 및 통신을 읽을 수 있습니다
에너지 값
명백한 에너지 (총)	0 ~ 9999999999 효모
다수의 반응성 에너지 (T1 -T4)	0 ~ 999999.999 Kvarh, 수입, 수출, 수입+수출
지난 12 개월 동안 월간 전기 소비	총 활성 에너지 범위 : 0 ~ 999999.999 kWh
지난 31 일 동안 일일 에너지 소비	총 활성 에너지 범위 : 0 ~ 999999.999 kWh
3. 장치는 정착 할 수 있습니다
커뮤니케이션 클래스	modbus 주소, baud 속도, 패리티 비트, 정지 비트
시스템 구성 클래스	사용자 비밀번호 (HMI), 전원 시스템 유형
맥박 출력 클래스	펄스 출력 유형, 펄스 출력 폭, 펄스 출력 속도
시간 수업	자동 스크롤 표시 시간, 백라이트 시간, 시스템 시간 (RTC), 관세 시간

사양

전기 같은 형질
측정 유형		AC 시스템의 고조파를 포함한 RMS, 지원 1P2W, 3P3W, 3P4W
측정 정확도	전압, 전류	IEC 61557-12에 따르면 클래스 0.5
	활력	IEC 61557-12에 따르면 클래스 1 / 0.5
	반응력	IEC 61557-12에 따르면 클래스 2
	명백한 힘	IEC에 따르면 클래스 1 61557-12
	활성 에너지	IEC 62053-22, IEC 61557-12에 따르면 클래스 1 / 0.5s
	반응성 에너지	IEC 62053-23, IEC 61557-12에 따르면 클래스 2
	전력 계수	IEC에 따르면 클래스 1 61557-12
	빈도	IEC 61557-12에 따르면 클래스 0.2
	고조파 왜곡	IEC 61557-12에 따르면 클래스 2
데이터 업데이트 속도		1 초. 선택적 100ms
입력 전압	부유 비장 (1)	230 VAC (L-N) / 400 VAC (L-L)
	직접 연결	측정 범위 : 85 ~ 275 Vac (L-N), 85 ~ 480 VAC (L-L)
	주파수 범위	45 ~ 65 Hz
	과부하 용량	2*1 초 동안 UN
입력 전류	측정 된 범위	0.005 내지 100A, 기본 전류 (IB)는 10A입니다
입력 전류	과부하 용량	30*0.01 초 동안 IMAX
맥박 출력	인터페이스 유형	오픈 컬렉터 OptoCoupler
	펄스 상수	400 / 100 / 10 / 1 IMP / KWH (KVARH) (구성 가능)
	맥박 너비	60/100/200 밀리 초 (구성 가능), 기본값은 100milliseconds입니다
	펄스 출력 유형	수입/수출/총 활성 에너지, 수입/수출/총 반응 에너지 (구성 가능)
	수업	IEC에 따르면 클래스 A 62053-31
	입력 전압	5 ~ 27 VDC
패널의 펄스 표시등		펄스 상수는 400imp/kWh입니다
실시간 시계 정확도		0.5 s/d

기계적 형질
보호 정도 (IEC 60529)	IP51 전면 디스플레이, IP30 미터 바디로 설계되었습니다

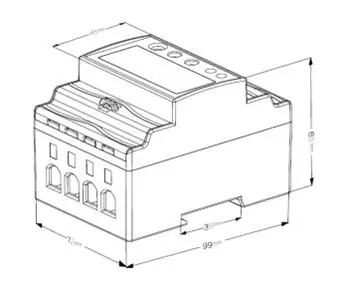

치수 (w x h x d)	99 x 71 x 65 mm
장착 위치	DIN 레일 장착
미터 케이스의 재료	UL 94 V-0
환경 형질
작동 온도	-25 ~+55 ℃
저장 온도	-40 ~+80 to
습기	<90%, 비 콜링
오염 학위	2
고도	최대 2000m
진동	10 Hz ~ 150Hz, IEC 60068-2-6
전자기 형질
정전기 방전	IEC 61000-4-2 (1)에 따른 레벨 4
방사선에 대한 면역	IEC 61000-4-3 (1)에 따른 레벨 3
전기 고속 과도에 대한 면역	IEC 61000-4-4 (1)에 따른 레벨 4
급증에 대한 면제	IEC 61000-4-5 (1)에 따른 레벨 4
수행 된 교란에 대한 면역	IEC 61000-4-6 (1)에 따른 레벨 3
자기장에 대한 면역	IEC 61000-4-8 (1)
전압 딥에 대한 면역	IEC 61000-4-11 (1)
방사 배출	EN55011에 따르면 클래스 B
배출을 수행했습니다	EN55011에 따르면 클래스 B
배음	IEC 61000-3-2 (1)
(1) : 실험 테스트는 IEC61326-1의 산업 등급 제품의 등급 요구 사항에 따라 수행됩니다.
안전
측정 범주	IEC 61010-1에 따르면 Cat III
과전압 범주	IEC 61010-1에 따르면 Cat III
격리	AC 전압 테스트 : 1 분 동안 4kv
격리	임펄스 전압 테스트 : 6kv -1.2/50µs 파형
보호 수업	IEC61010-1에 따라 II
연락
표준 및 프로토콜 인터페이스	2- 와이어 RS485, MODBUS RTU
Buad 비율	1200 ~ 38400 bps, 기본값은 9600 bps입니다
패리티 비트	홀수, 홀수, 기본값은 없다
중지하십시오	1 또는 2, 기본값은 1입니다
응답 시간	<100ms
전송 모드	반이중
전송 거리	최대 1000m
맥스. 버스 로딩	64 개 PC
