Xinkong은 수년간의 경험을 가진 전문 EV 충전기 부품 잔여 현재 모니터링 장치 제조업체 및 공급 업체입니다. EV 충전기 부품 잔여 전류 모니터링 장치는 많은 응용 프로그램을 충족 할 수 있습니다. 품질 서비스에 관심이 있으시면 지금 당사에 상담 할 수 있습니다.이 장치의 중요한 안전 기능은 지구에 대한 전원 모듈에서 전체 시스템의 누설 전류를 모니터링하는 것입니다. 결함이있는 시스템은 사람에게 위험 해 지거나 화재를 일으킬 수 있습니다. 지금까지 오기 전에 전원 모듈은 그리드에서 분리되어야합니다. 누출 전류에는 DC 및 AC 구성 요소가 포함됩니다. 따라서 AC/DC에 민감한 모니터링 장치가 필요합니다.
Xinkong은 EV 충전기 부품 잔여 현재 모니터링 장치 제조업체 및 공급 업체로, 품질 서비스로 잘 알려져 있습니다. Wenzhou Xinkong Import & Export Co., Ltd.는 과학 연구, 생산 및 판매를 통합하는 혁신적인 기업입니다. 이 회사의 영업 네트워크는 유럽 및 동남아시아와 같은 많은 국가와 지역을 포괄하며 제품 품질 및 서비스는 고객이 호평을받습니다. EV 충전기 부품 잔여 전류 모니터링 장치를 구매하도록 안심할 수 있습니다.

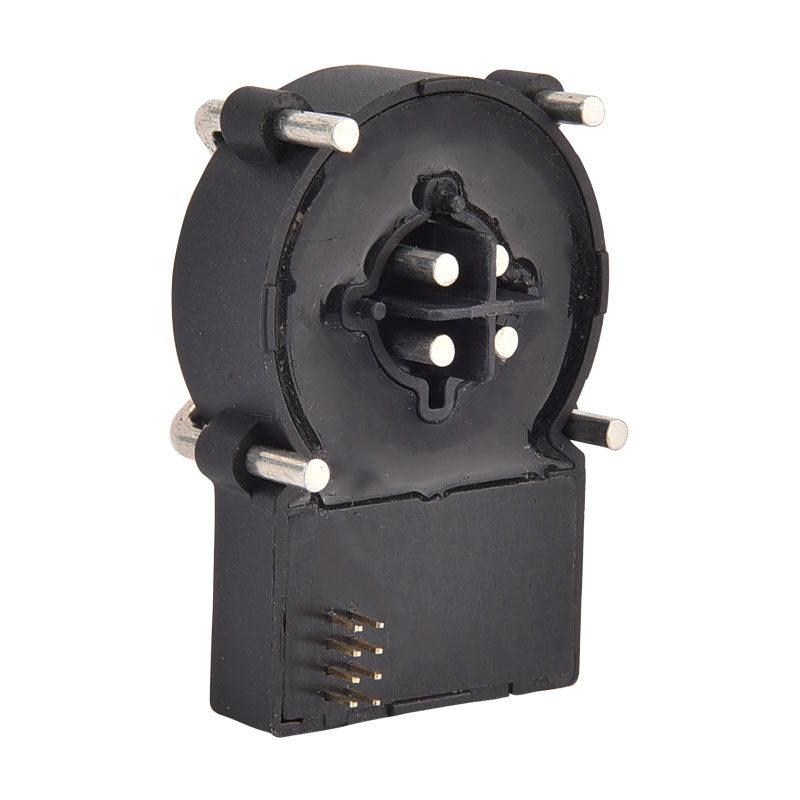

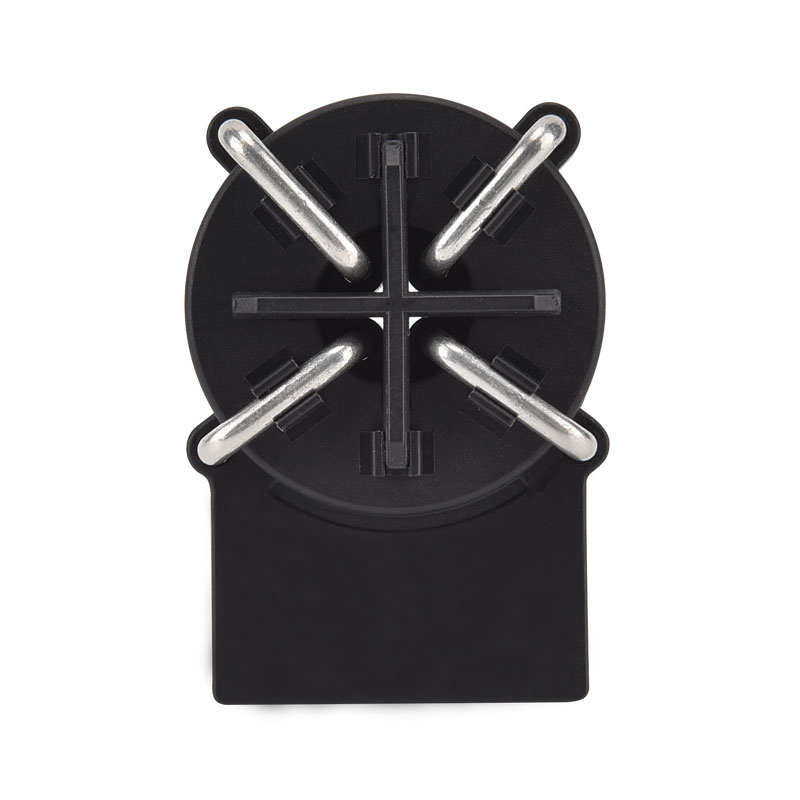

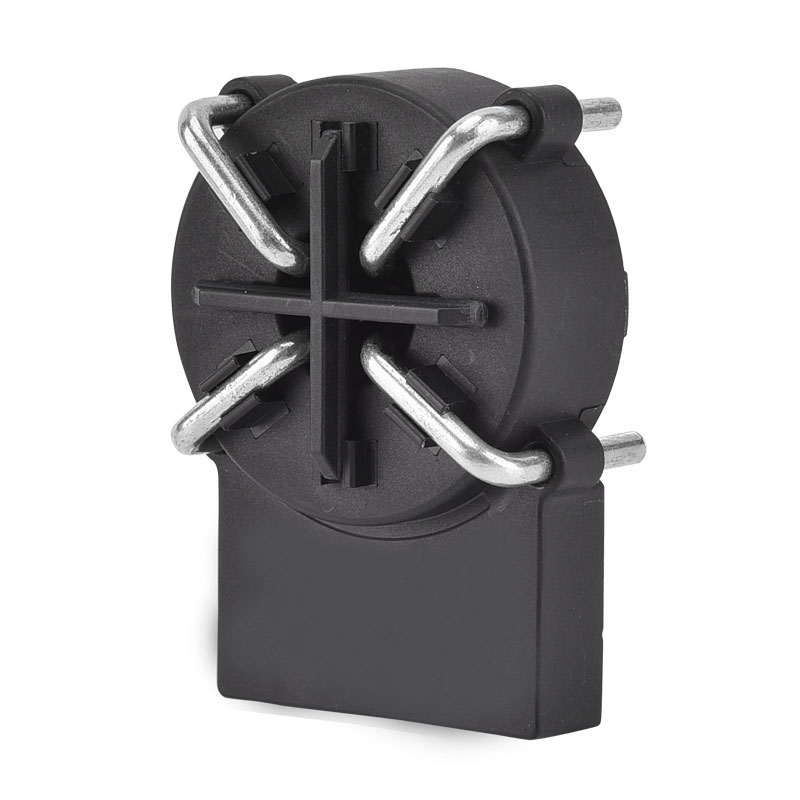

XKCA 시리즈 잔류 전류 탐지 모듈은 특히 전기 자동차, 전기 오토바이, 전기 자전거, 충전 요금 및 전력 안전 관리를위한 공공 충전소에 널리 적용됩니다. 간단한 사용법과 쉬운 설치를 제공합니다.
특징
■ 단일 공급 +5 v
■ 듀얼 디지털 오픈 드레인 출력, 20MAAC/6MADC 트립 표시
■ 모듈의 3 단계 1 차 지휘자 (32A, 최대 40A)
■ DC 잔류 전류 값 표시에 대한 PWM 출력 (0 ~ 30ma)
■ 시스템 오류 표시에 대한 오류 출력
■ PCB 보드에 장착
■ 자기 테스트 기능
응용 프로그램
■지면 결함 감지
■ 전기 자동차 충전소
■ 변환기 누출 전류 감지
기준
■ IEC 62752 잔류 전류 요구 사항에 적용됩니다
■ IEC 62955 RDC-PD에 대한 잔류 전류 요구 사항
■ UL2231 잔류 전류 요구 사항에 적용됩니다
■ 전체 충전 ROH/REACH를 설계 한 구성 요소
제품 적용
전형적인 응용 프로그램 회로도 :
핀 정의 :
핀- | 핀 이름 | 기능 |
1 | 오류 | ■ 시스템 결함 조건을 나타내는 Open-Collector 출력 핀 ■ 시스템 결함이 없으면이 핀은 GND로 수행됩니다. ■ 시스템 결함이 발생하면이 핀은 높은 임시입니다 |
2 | 테스트 인 | ■이 핀이 0VDC로 수행되면 모듈은 제로 포인트 드리프트를 계산하고 교정 작업을 완료하기 위해 MCU에 등록 할 값을 저장합니다. ■ 교정이 완료된 후 시스템은 모듈이 올바른 응답을 수행 할 수 있는지 확인하기 위해 시뮬레이션 잔차 전류를 내부적으로 생성합니다. 이 절차에서 모듈이 올바르게 작동하면 x20-out & x6-out이 고 임시로 전환됩니다. 주목: ■ 테스트 인 기능을 사용하는 경우 메인 회로를 차단하여 잔류 전류 흐름을 보장하지 않아야합니다. ■이 PIN 기능을 사용할 때는 시간 다이어그램 그림을 따르십시오. |
3 | x6 아웃 | ■ 잔류 전류가 사전 설정된 DC 트립 플링 값을 초과하는 경우 (일반적으로 4.5 MADC의 경우)이 출력은 고 임피던스 상태에 있습니다. ■ 총 잔류 전류 R.M.S가 사전 설정된 모든 전류 트립 값을 초과하는 경우이 출력은 고 임시 상태에 있습니다. ■ 시스템 결실이 발생하면이 출력은 고 임피던스 상태에 있습니다. ■ 다른 정상 조건의 경우이 출력은 낮은 수준 (GND)입니다. |
4 | x20 아웃 | ■ 잔류 전류가 사전 설정된 모든 전류 트립 값 (일반적으로 순수한 17.8 MAAC의 경우)을 초과하는 경우이 출력은 고 임피던스 상태에 있습니다. ■ 시스템 결실이 발생하면이 출력은 고 임피던스 상태에 있습니다. ■ 다른 정상 조건의 경우이 출력은 낮은 수준 (GND)입니다. |
5 | Gnd | ■ 접지 |
6 | VDD | ■ 모듈 전원 공급 장치, 표준 전압 5VDC ■ 4.85 ~ 5.15VDC 내에 필요한 전압 입력, 전력 출력 기능> 100mA ■ 전원 공급 받침 리플 ≤ 150MV (참조 IC LP2985A-50DB를 위해 LDO 회로를 사용하는 것이 좋습니다). |
7 | PWM | ■ 8kHz PWM을 가진 DC 잔차 전류 구성 요소 표시 ■ 출력 해상도 = 3.33%/MADC 0 ~ 30MADC ■ 정확도 약 ± 0.5mA |
8 | N.C. | ■ 사용되지 않습니다 |
전기/신뢰성 특성 :
숯 | 최소 | 타이핑 | 맥스 | 단위 | |
1 | 1 차 공칭 RMS 전류 (1 상 / 3 상) | 32 | 40 | A | |
2 | 공급 전압 | 4.85 | 5 | 5.15 | V |
3 | 주변 작동 온도 | -40 | +105 | ℃ | |
4 | 주변 저장 온도 | -20 | +65 | ℃ | |
5 | 정적 전력 소비 | 110 | MW | ||
6 | 전기 클리어런스; 1 차-예 : | 6.5 | mm | ||
7 | 전기 간극; 1 차 고등 | 10 | mm | ||
8 | 소름 끼치는 거리; 1 차-예약 | 8 | mm | ||
9 | 소름 끼는 거리; 1 차 고등 | 10 | mm | ||
10 | 전압 입력, 낮은 레벨 | 0 | 0.6 | V | |
11 | 전압 입력, 높은 레벨 | 4.2 | 5 | V | |
12 | 이론적 인 디자인 생활 | 20 | 예멘 아랍 공화국 | ||
13 | 작동 고도 | 4000 | m |
트립 전류 (잔류 전류 관련 특성) :
wav | freq | 최소 | 타이핑 | 맥스 | 단위 | |
1 | AC | 50Hz | 15 | 17.8 | 20 | 엄마 |
2 | A0 | 50Hz | 11 | 17 | 26 | 엄마 |
3 | A90 | 50Hz | 10 | 18.5 | 27 | 엄마 |
4 | A135 | 50Hz | 10 | 22.9 | 28 | 엄마 |
5 | 2PDC | - | 3.5 | 5.0 | 7 | 엄마 |
6 | 3PDC | - | 3.1 | 4.5 | 6.2 | 엄마 |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | 엄마 |
트립 시간 (잔류 전류 관련 특성) :
wav | freq | 현재의 | 타이핑 | 맥스 | 단위 | |
1 | AC | 50Hz | 30ma | 50 | 1000 | MS |
2 | AC | 50Hz | 60ma | 16 | 100 | MS |
3 | AC | 50Hz | 150ma | 15 | 60 | MS |
4 | AC | 50Hz | 5a ~ 100a | 8.5 | 60 | MS |
5 | A0 | - | 42MA | 25 | 100 | MS |
6 | A0 | - | 84ma | 18 | 60 | MS |
7 | A0 | - | 210ma | 10 | 60 | MS |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | MS |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | MS |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | MS |
11 | S-DC | - | 6MA | 48 | 1000 | MS |
12 | S-DC | - | 60ma | 16 | 100 | MS |
13 | S-DC | - | 300ma | 8.5 | 60 | MS |
14 | 2PDC/3PDC | - | 60ma | 20 | 100 | MS |
15 | 2PDC/3PDC | - | 120ma | 15 | 60 | MS |
16 | 2PDC/3PDC | - | 300ma | 12 | 60 | MS |
17 | 2PDC/3PDC | - | 5a ~ 100a | 12 | 60 | MS |
제품 차원 (MM) :
타이밍 다이어그램 :
■ 시스템 안정화 대기 시간으로 T0, T0≈ 270ms
■ 대기 시간으로 T1, T1 ≥ 100ms가 제안됩니다.
■ 교정 및 자체 테스트 순서 시간으로 T2는 50ms ≤ T2 ≤ 100ms로 제안됩니다.
■ T3 자체 테스트 DC의 대기 시간 인 T3≈ 200ms, 300ms 후 x6-Out을 읽는 것이 좋습니다.
■ T4 자체 테스트 AC의 대기 시간 인 T4 급 690ms, 300ms 후 x30-Out을 읽는 것이 좋습니다.
■ AC 자체 테스트 표시 기간 시간으로 T5, T5 ≈ 1580ms
■ DC 자체 테스트 표시 기간 시간으로 T6, T6 ≈ 1090ms
자기 테스트 회로 :
■ 2 동시에 DC 잔차 전류를 생성하기 위해 ZCT를 사용합니다.
■ 일반적인 값을 생성하기 위해 VDD를 사용하여 = 6.53 MADC 시뮬레이션 잔류 전류
■이 전류는 시스템이 올바르게 작동하는지 테스트하기위한 가장 제한된 트립 조건입니다.
디지털 신호 플립 임계 값 :
■ 신호 진동을 피하기 위해 트리핑 신호 출력 뒤집기가 트립 임계 값 및 복구 임계 값으로 설정되었습니다.
■ 트리핑 임계 값시 도달, 관련 X-Out 플립 및 현재가 복구 임계 값을 감소시킬 때
, 관련 X-Out은 다시 낮은 수준 상태로 돌아갑니다.
■ 100% 전형적인 트립 값으로 설정되었습니다
55% 전형적인 트립 값으로 설정됩니다
