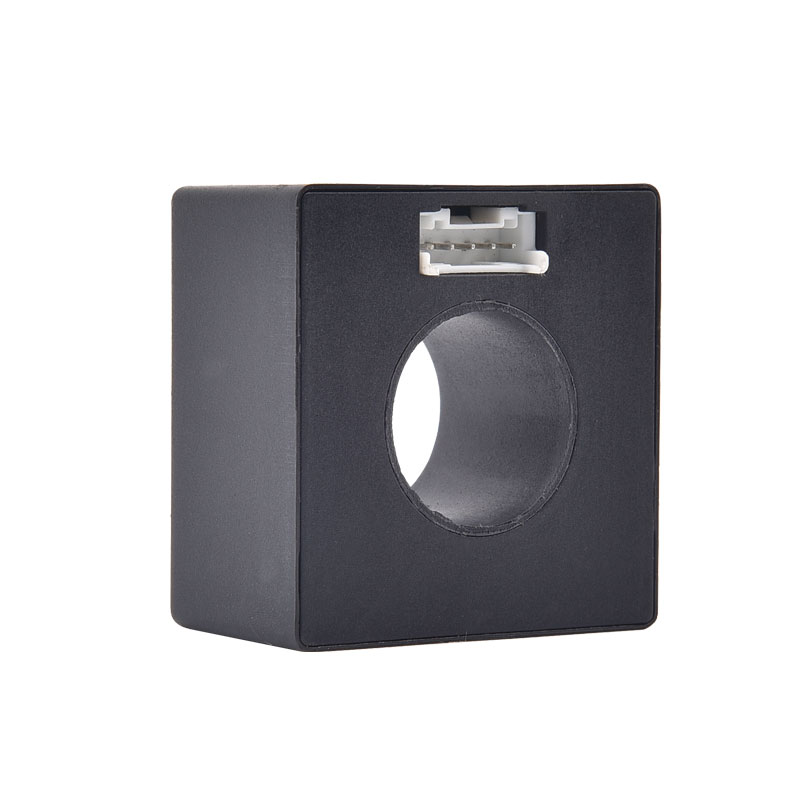

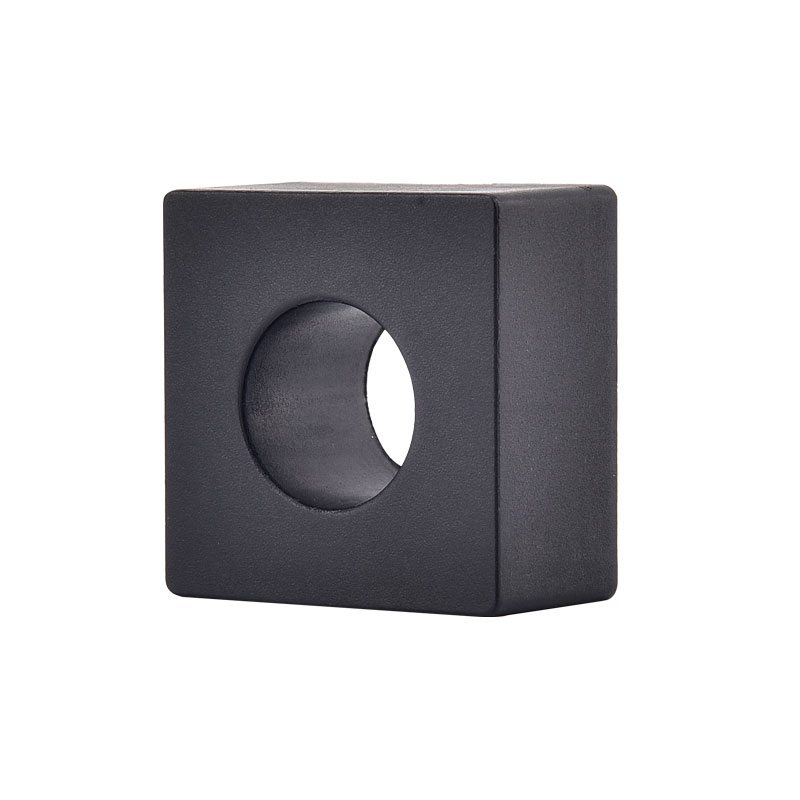

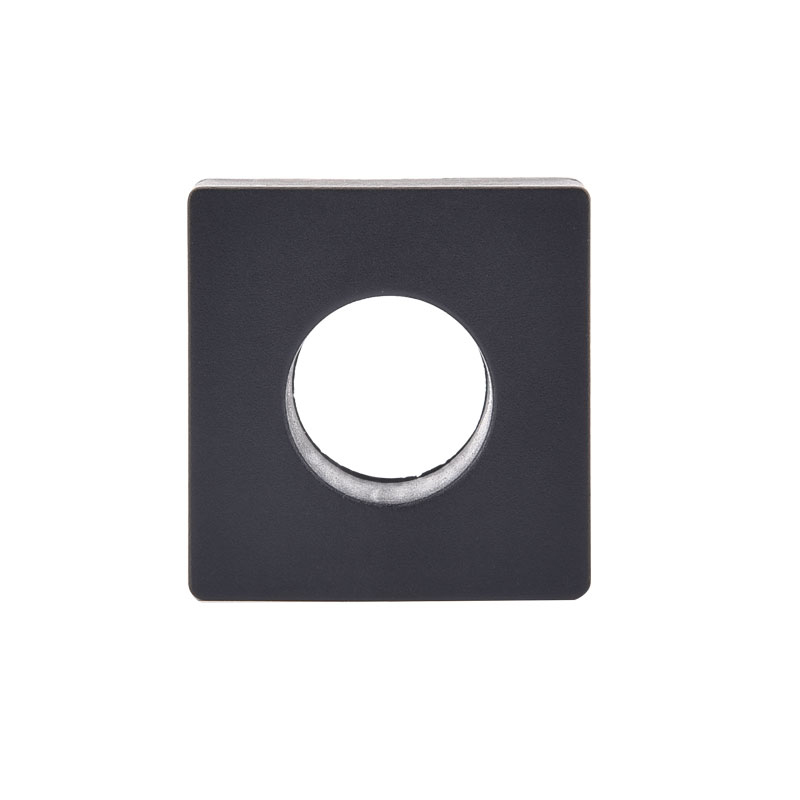

낮은 소비 B 형 누출 센서

Xinkong은 저소득 B 형 누출 센서 제조업체 및 공급 업체로 품질 서비스로 잘 알려져 있습니다. Wenzhou Xinkong Import & Export Co., Ltd.는 과학 연구, 생산 및 판매를 통합하는 혁신적인 기업입니다. 이 회사의 영업 네트워크는 유럽 및 동남아시아와 같은 많은 국가와 지역을 포괄하며 제품 품질 및 서비스는 고객이 호평을받습니다. 저소득 B 형 누수 센서를 구매하도록 안심할 수 있습니다.

특징

■ 단일 공급 +5 v

■ 높고 낮은 레벨 출력

■ 자기 테스트 기능

■ PCB 보드에 장착

응용 프로그램

■지면 결함 감지

■ 전기 자동차 충전소

■ 변환기 누출 전류 감지

기준

■ IEC 62752 잔류 전류 요구 사항에 적용됩니다

■ IEC 62955 RDC-MD에 대한 잔류 전류 요구 사항

■ 전체 충전 ROH/REACH를 설계 한 구성 요소

개요

이 장치의 중요한 안전 기능은 전원 모듈에서 지구에 대한 전체 시스템의 누설 전류를 모니터링하는 것입니다. 결함이있는 시스템은 사람에게 위험 해 지거나 화재를 일으킬 수 있습니다. 지금까지 오기 전에 전원 모듈은 그리드에서 분리되어야합니다. 누출 전류에는 DC 및 AC 구성 요소가 포함됩니다. 따라서 AC/DC에 민감한 모니터링 장치가 필요합니다.

XKCA 시리즈 잔류 전류 탐지 모듈은 특히 전기 자동차, 전기 오토바이, 전기 자전거, 충전 요금 및 전력 안전 관리를위한 공공 충전소에 널리 적용됩니다. 간단한 사용법과 쉬운 설치를 제공합니다.

전형적인 응용 프로그램 회로도 ：

핀 정의 ：

전기/신뢰성 특성 ：

트립 전류 (잔류 전류 관련 특성) ：

트립 시간 (잔류 전류 관련 특성) ：

NotRip-Time (잔류 전류 관련 특성) ：

제품 차원 (MM) ：

참고 : 터미널 와이어를 사용자 정의 할 수 있습니다.

타이밍 다이어그램 ：

■ VDD 파워 업 속도 ≤ 5ms/v

■ 대기 시간으로 T1, T1 ≥ 100ms가 제안됩니다.

■ 50ms ≤ t2≤100ms, cal 핀 낮은 시간이 50ms보다 큰 제품이 0 단계로 들어가기 시작합니다.

■ t3 + 500ms를 기다리고 0이 완료되기를 기다립니다

■ T4 음료 400ms 및 테스트 자체 테스트 신호 활성화는 적용되기 전에 T3가 완료 될 때까지 기다려야합니다.

■ 트립 핀 출력 높은 지속 시간 TX = 100ms (자체 테스트 기능 확인)

■ ty = 100ms는 트립 핀 높은 레벨 페이딩 시간입니다 (자기 테스트 검증 비활성화)

자기 테스트 회로 ：

■ 2 동시에 DC 잔차 전류를 생성하기 위해 ZCT를 사용합니다.
■ 일반적인 값을 생성하기 위해 VDD를 사용하여 = 6.53 MADC 시뮬레이션 잔류 전류
■이 전류는 시스템이 올바르게 작동하는지 테스트하기위한 가장 제한된 트립 조건입니다.

디지털 신호 플립 임계 값 ：

■ 신호 진동을 피하기 위해 트리핑 신호 출력 뒤집기가 트립 임계 값 및 복구 임계 값으로 설정되었습니다.

■ 트립 임계 값에 도달했을 때, 관련 X-Out 플립, 그리고 현재가 복구 임계 값으로 감소 할 때 , 관련 X-Out은 다시 낮은 수준 상태로 돌아갑니다.

■100% 전형적인 트립 값으로 설정되었습니다 55% 전형적인 트립 값으로 설정됩니다
